Saimon 2 - logické funkce

Detailní popis produktu

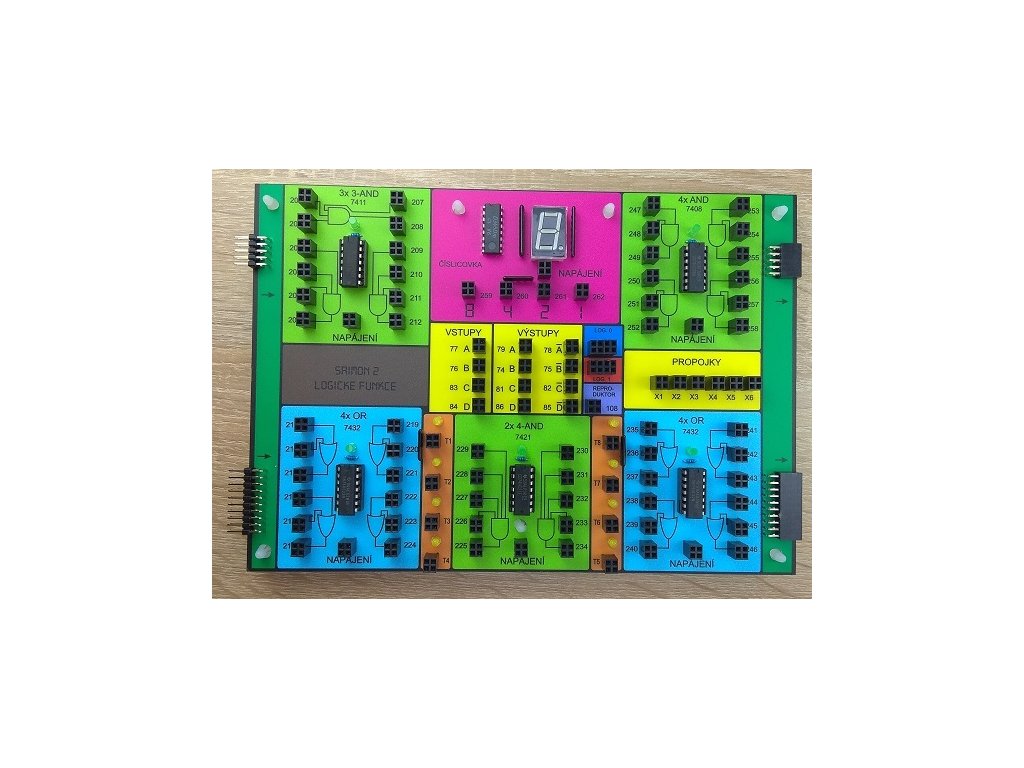

Rozšiřuje možnosti zapojení o další obvody logických funkcí. Obsahuje integrované obvody

• 7408 (2-vstupy AND)
• 7411 (3-vstupy AND)
• 7421 (4-vstupy AND)
• 7432 (2-vstupy OR)

Dále zelený 7-segmentový displej s dekodérem a 8 testovacích ledek pro zobrazení stavu vstupu nebo výstupu. Integrované obvody hradel jsou umístěné v paticích, lze je vyměnit za jiné a pomocí masek používat jiné logické funkce.

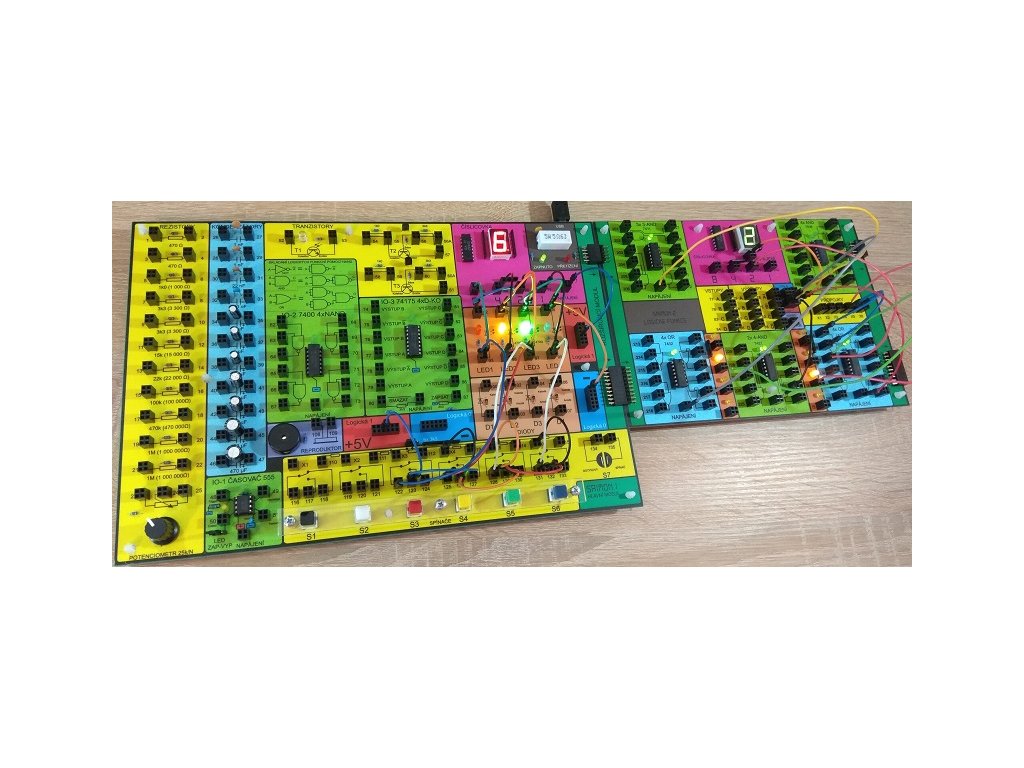

Nabízí tedy seznámení se s logickými funkcemi. Hlavní důvod vzniku Saimona 2 je ale rozšíření možnosti tvorby kombinačního obvodu pro sekvenční obvody (SSO). Pro jednoduchost zapojení jsou na modulu vyvedené někderé zdířky z modulu 1, konkrétně propojky X1 - X6 vedoucí ke spínačům, vstupy a výstupy obvodu 74175.

Návod v elektronické podobě, tutorial videa a ostatní je ke stažení na oficiálních stránkách stavebnice https://www.stavebnicesaimon.cz/saimon2/

Drátky NEJSOU součástí balení, prosím objednejte v menu PŘÍSLUŠENSTVÍ. Děkujeme.

Sklad: 5 kusů
