Saimon 3 - paralelně a sériově

Detailní popis produktu

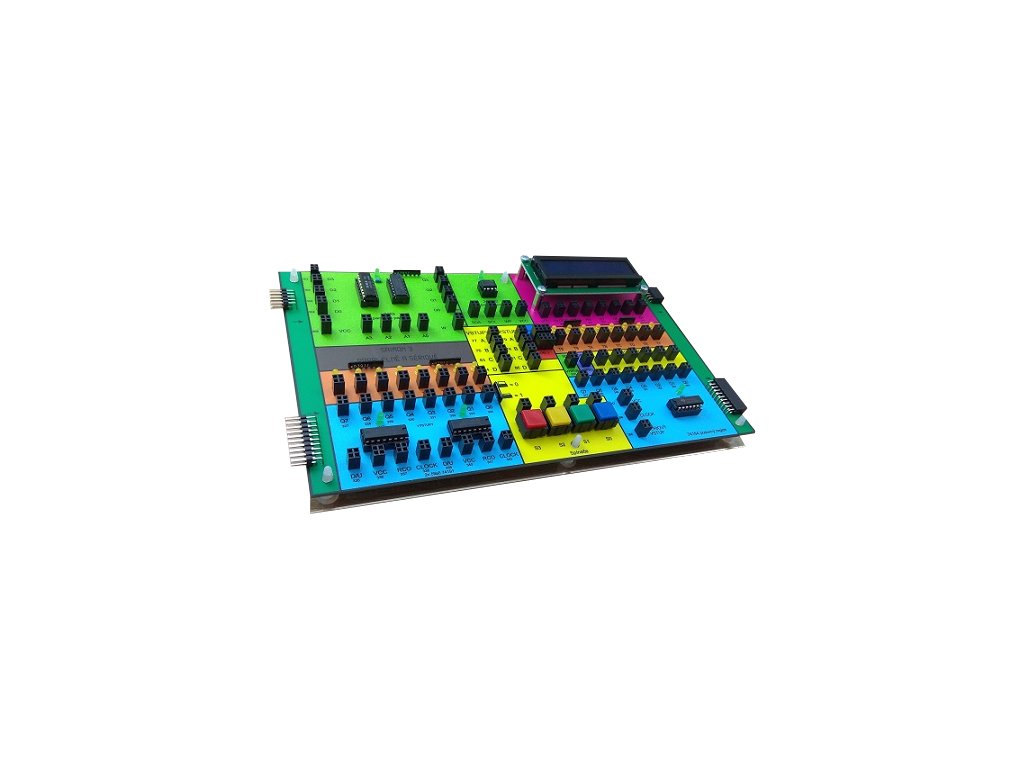

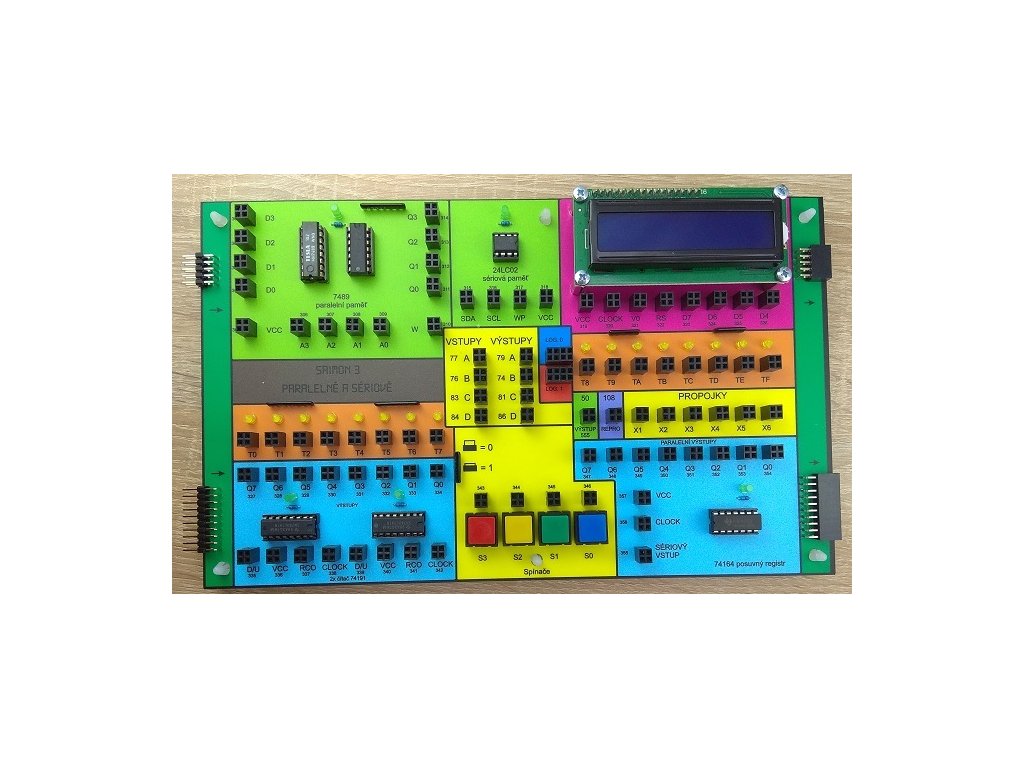

Saimon 3 obsahuje dvouřádkový displej 1602 pro arduino, na kterém můžete podle návodu zobrazit text pomocí spínačů, bez použití arduina.

Dále obsahuje integrované obvody

• paralelní paměť 7489 (16x4 bity)
• 2x čítač 74191
• posuvný registr 74164
• sériovou EEPROM 24LC02

Dále 16 testovacích LED, 4 barevná tlačítka. Pro jednoduchost zapojení jsou na modulu vyvedené někderé zdířky z modulu 1, konkrétně propojky X1 - X6 vedoucí ke spínačům, vstupy a výstupy obvodu 74175, výstup 555 a reproduktor.

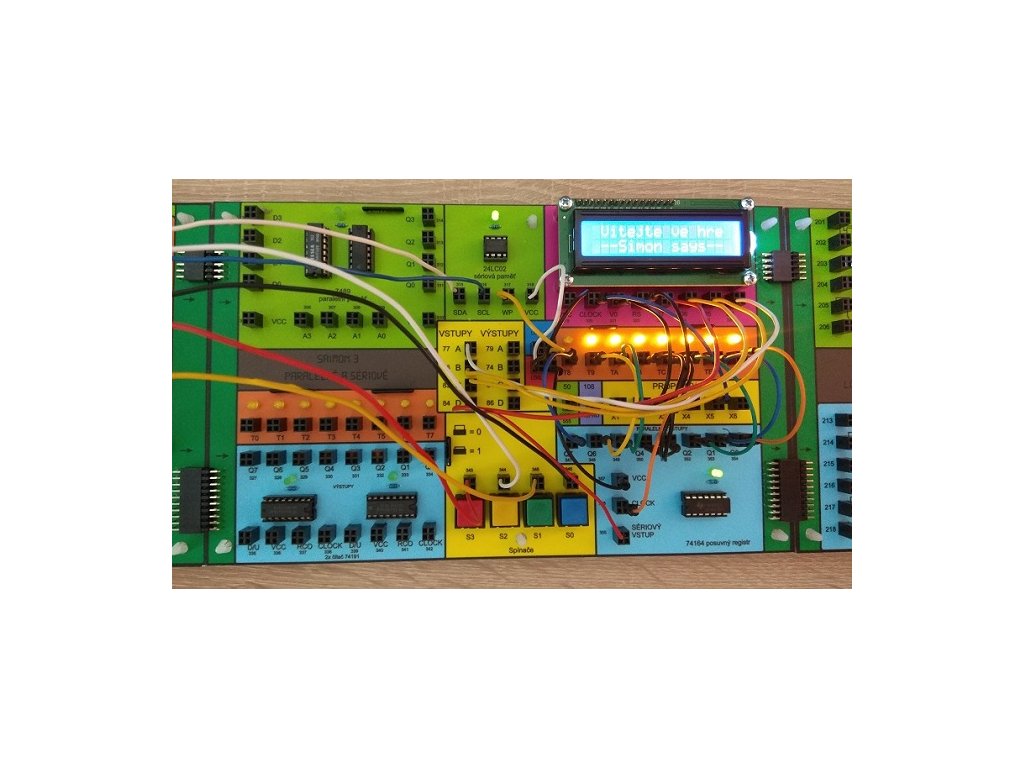

Saimon 3 tedy nabízí seznámení s čítačem, posuvným registrem, práci s pamětí a řádkovým displejem. Právě displej se stal velmi oblíbený pro tvorbu her s modulem 4, který obsahuje arduino.

Přínos pro tvorbu sekvenčních obvodů - paralelní paměť může nahradit kombinační obvod pro změnu stavů. Lze do ní naprogramovat chování kombinačního obvodu a vytvořit tak v podstatě jakýkoliv sekvenční obvod.

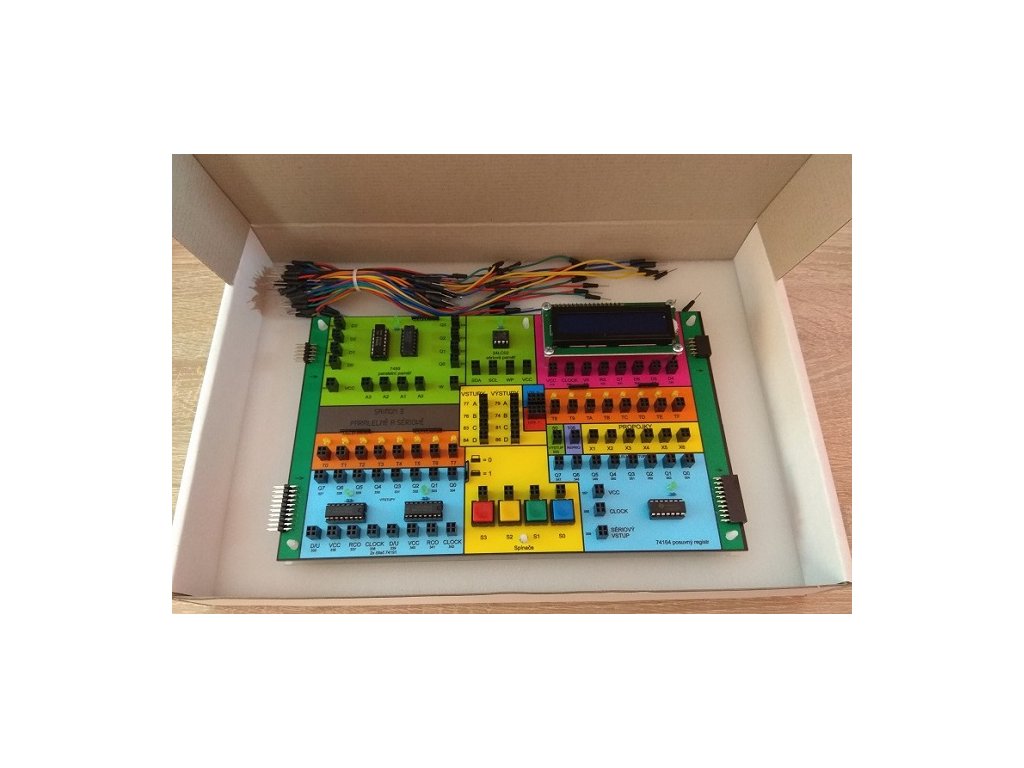

Drátky NEJSOU součástí balení, prosím objednejte v menu PŘÍSLUŠENSTVÍ. Děkujeme.

Sklad: 5 kusů
